レーザー切断機の保護ガラス — 選定・交換時期と汚れ・焼け対策
保護ガラスの選定は機種に合うサイズ選びが第一。交換時期は時間ではなく、目視・加工品質・出力モニタ・焦点ずれの4サインで見極めます。汚れの放置は焼け、そして高価な集光レンズの損傷につながるため、早めの点検・クリーニング・交換が結局いちばんコストを抑えます。
保護ガラスとは？役割と重要性
保護ガラス（プロテクションウインドウ）は、レーザー加工ヘッドの集光レンズの手前に入る光学部品です。切断時に飛び散るスパッタ（金属粒子）やヒューム（金属蒸気）から、高価な集光レンズを守る「盾」の役割を担います。
消耗品ではありますが、その状態は加工品質に直結します。汚れや傷のある保護ガラスを使い続けると、レーザー透過率が落ちて加工不良の原因になり、最悪の場合は集光レンズの焼損まで招きます。安いからと軽く見ると、痛い目を見る部品です。
- 集光レンズを飛散物（スパッタ・ヒューム）から守る最前線の盾
- 汚れた保護ガラスはレーザー透過率を下げ、そのまま加工品質に響く
- 放置すると汚れがレーザーを吸収して焼損し、高価な集光レンズまで傷める
- 点検・清掃・適時の交換が、安定した加工品質のいちばん基本
保護ガラスはどう選ぶ？選定のポイント
保護ガラス選びの第一歩は、加工ヘッドのメーカー・型番に合うサイズを選ぶことです。サイズが合わなければ取り付けられません。そのうえで、材質・コーティング・対応波長といった仕様を確認します。主な仕様項目は次の通りです。
| 項目 | 仕様 |
|---|---|
| 材質 | 溶融石英（フューズドシリカ）が標準 |
| コーティング | AR（反射防止）コーティング付きが主流 |
| サイズ | 加工ヘッドのメーカー・型番ごとに異なる |
| 厚み | 一般的に2〜5mm |
| 対応波長 | 1064nm（ファイバーレーザー用） |
| 純正 vs 互換 | 品質の安定した互換品ならコストを抑えやすい |
ナガサカ京都では各メーカー対応の保護ガラスを豊富にストックしています。対応機種はお問い合わせからご相談ください。消耗品の全ラインナップは消耗品ページでご覧いただけます。
保護ガラスの交換時期はどう見極める？
交換時期は「何時間使ったか」で決めるものではありません。加工結果と機械の数値に出るサインで判断します。次の4つを総合的に見てください。
目安は8時間の稼働ごとに目視点検。加工品質が崩れる前に予防交換しておくと、不良品とダウンタイムを未然に防げます。

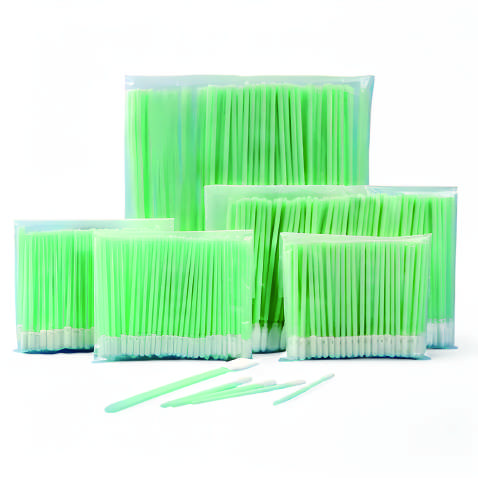

保護ガラスの正しいクリーニング方法は？
軽い汚れなら、正しい手順で清掃すれば落とせます。ただし傷や焼けが入った保護ガラスは清掃では回復しないため、その場合は交換です。手順は次の4ステップ。順番が大事で、特にエアブローを先にやらないと、粉塵を巻き込んで傷を作ってしまいます。
保護ガラスの汚れ・焼けの原因と対策は？
保護ガラスがすぐ汚れる
アシストガスの圧力不足やノズルの摩耗で、スパッタが加工ヘッド内に逆流しているケースが多いです。ノズルの状態を確認し、アシストガス圧を適正値に戻すと、汚れの進み方そのものが収まります。ノズル側の見直しはノズルの選び方もあわせてどうぞ。
保護ガラスが焼ける
汚れたまま使い続けたのが主因です。汚れがレーザーを吸収して局部的に高温になり、焼損に至ります。点検頻度を上げ、汚れを見つけたら即クリーニングか交換。これだけで焼けはかなり防げます。
加工品質が突然悪化した
まず保護ガラスの状態を見てください。多くはここの汚れ・損傷が原因です。保護ガラスが正常なら、集光レンズの汚れやノズルの芯ずれも疑います。切り分けの順番を決めておくと、復旧が早くなります。
保護ガラスのコストはどう抑える？
保護ガラスは集光レンズに比べればずっと安価な部品です。とはいえ交換頻度が高いので、トータルで見るとコストに効いてきます。意識すべきは「保護ガラスを早く替えて集光レンズを守る」こと。順序を逆にすると損失が一気に膨らみます。
コスト節約のポイント
- 品質の安定した互換品を活用してコストを抑える
- 定期クリーニングで保護ガラスの寿命を延ばす
- アシストガス圧・ノズル状態を最適化し、スパッタの飛散を抑える
- まとめ買いで単価を下げる
- 交換をケチると集光レンズ焼損で桁違いの損失になる、と心得る
よくある質問
保護ガラスの交換時期はどう見極めればよいですか？▼
使用時間で一律に決めず、4つのサインで判断します。目視で白濁・傷・スパッタ付着がないか、切断面のバリやドロスが増えていないか、出力モニタが定格の90%を下回っていないか、焦点ずれ（サーマルレンズ効果）が出ていないか。このどれかが出たら、クリーニングまたは交換のタイミングです。目安として8時間稼働ごとの目視点検をおすすめします。
保護ガラスはどう選べばよいですか？▼
まず加工ヘッドのメーカー・型番に合うサイズを選ぶことが大前提です。そのうえで材質は溶融石英、コーティングはAR（反射防止）付き、対応波長は1064nm（ファイバーレーザー用）が標準になります。サイズが合わない保護ガラスは取り付けられないため、機種が分かるとご案内がスムーズです。
保護ガラスが頻繁に汚れるのはなぜですか？▼
アシストガスの圧力不足やノズルの摩耗が主な原因です。これらがあるとスパッタが加工ヘッド内に逆流しやすく、保護ガラスがすぐ汚れます。ノズルの状態とガス圧を見直すと、汚れの進み方そのものを抑えられます。
汚れた保護ガラスを放置するとどうなりますか？▼
まずレーザー透過率が下がって加工品質が悪化します。さらに汚れた部分がレーザーを吸収して発熱し、保護ガラス自体が焼損します。最悪の場合は、その奥にある高価な集光レンズまでダメージが及びます。安価な保護ガラスをケチった結果、桁違いの損失になりかねません。
焼けた保護ガラスはクリーニングで元に戻りますか？▼
戻りません。軽い汚れは正しいクリーニングで除去できますが、傷や焼けが入った保護ガラスは光学性能が回復しないため交換が必要です。焼けは「汚れを吸収して局部加熱」のサイクルで進むので、汚れを見つけた段階で早めに対処するのが、焼けを防ぐいちばんの近道です。
まとめ
保護ガラスは「安い消耗品」ですが、その管理が加工品質と集光レンズの保護を左右します。機種に合うサイズを選び、4つのサインで交換時期を見極め、正しい手順で清掃する。この習慣が、加工不良の防止と高価な光学部品の保護を同時に叶えます。
ナガサカ京都では、各メーカー対応の保護ガラスをはじめ、ノズル・レンズなどレーザー切断機の消耗品を幅広く取り扱っています。機種別のご相談もお気軽にどうぞ。
