金型クリーニングをレーザーで — 非接触・残留物を残さない洗浄
金型クリーニングにレーザーを使うと、金型を傷つけず、残留物を残さず、微細なベントやパーティングラインまで清掃できます。ガス焼け・離型剤の蓄積・樹脂カス・酸化膜 — これらを放置すると成形品質の低下や金型寿命の短縮を招きます。ドライアイスや溶剤洗浄との違いを、成形現場の目線で整理します。
金型クリーニングはなぜ必要か
金型クリーニングが必要なのは、ガス焼けや離型剤の蓄積、樹脂カス、酸化膜を放置すると成形品の品質低下と金型寿命の短縮を同時に招くからです。ベントが詰まれば成形不良につながり、離型剤の蓄積は寸法精度や外観を損ないます。定期的に汚れを落とすことが品質と寿命を保つ鍵です。
金型は高精度な加工面を持つ高価な工具です。使い込むほど、表面にさまざまな汚れが蓄積します。これを放置すると、成形品の品質と金型そのものの寿命の両方に響きます。
- ガス焼け（ベント詰まり）— 成形不良・ショートショットの原因
- 離型剤の蓄積 — 寸法精度の低下、外観不良
- 樹脂カス・ゴム残渣 — 金型面の汚染、成形品への転写
- 酸化膜・錆 — 金型寿命の短縮
クリーニングの頻度は金型の用途や成形材料で変わりますが、定期的なメンテナンスが金型寿命と成形品質を保つ鍵になります。問題は「どう洗うか」です。
従来の金型洗浄の方法と課題
金型の洗浄には、いくつかの定番があります。それぞれに得意・不得意があり、金型の種類や汚れで使い分けられてきました。
ドライアイスブラスト
CO₂ペレットを高圧で吹き付け、汚れを剥離する方法です。残留物が残らない点は優れていますが、微細なベントやパーティングラインの清掃精度には限界があります。CO₂ペレットのコストやコンプレッサの運用も課題です。
サンドブラスト
研掃材を吹き付ける方法で洗浄力は高いものの、金型表面を摩耗させるリスクがあります。微細なテクスチャや鏡面仕上げの金型には使えません。養生も必要で、ダウンタイムが長くなります。
溶剤洗浄
有機溶剤や専用洗浄液に浸漬する方法です。金型への物理的ダメージは少ないものの、浸漬時間が長く、溶剤残留のリスクがあります。VOC排出規制への対応も必要です。

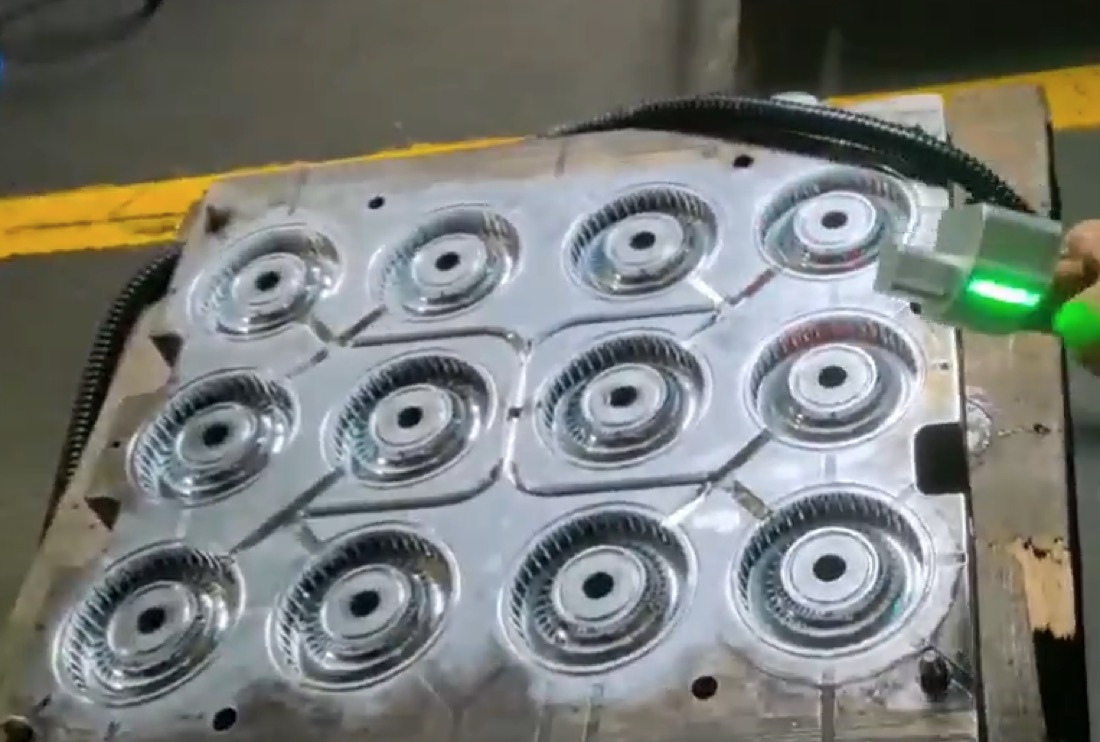

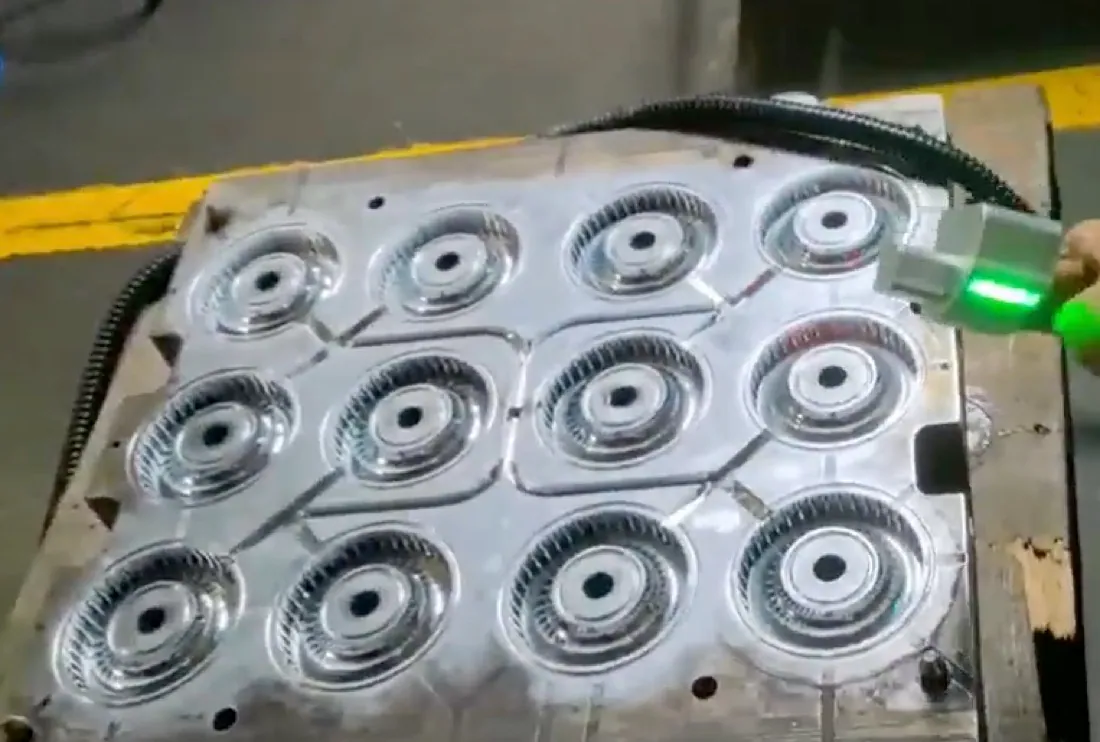

レーザーで金型を洗う仕組みとは
レーザークリーニングは、パルスレーザーを金型表面の汚れ層に照射し、汚れだけを蒸発・剥離させる非接触の方法です。金型本体の金属（鋼・アルミ合金など）はレーザーの吸収率が低いため、汚れだけを選択的に除去し、金型面を傷めにくいのが特長です。
- 非接触 — 金型面を摩耗させない
- 残留物を残さない — 研掃材・溶剤・CO₂ペレットが不要
- 微細部に対応 — ベント・パーティングラインも清掃しやすい
- インライン化 — 金型を外さずプレス横で処理しやすい
- 自動化に対応 — ロボットアームと組み合わせて定期清掃を省人化
同じ出力でも、仕上がりは光源の質と条件出しで変わります。STNは世界トップクラスの多数のレーザ光源を研究し、用途ごとに最適な機種・条件を選定しています。金型の材質や汚れは現場ごとに違うため、到達できる仕上がりは実際の金型でのテスト加工でご確認いただくのが確実です。
金型クリーニング — ドライアイスとの違い
ドライアイスとの一番の違いは、精度と運用です。ドライアイスはCO₂ペレットで汚れを剥がし残留物を出しませんが、微細なベントやパーティングラインの清掃精度に限界があり、ペレットのコストやCO₂排出も伴います。レーザーは非接触で残留物を出さず、微細部に対応しやすく、金型を外さずインラインで処理しやすいのが違いです。
金型の洗浄方法を、金型へのダメージ・残留物・精度・ダウンタイムといった観点で比べます。どれが最適かは、金型の種類・汚れ・運用で変わります。
| 比較項目 | レーザー | ドライアイスブラスト | サンドブラスト | 溶剤洗浄 |
|---|---|---|---|---|
| 金型へのダメージ | 非接触・摩耗させない | なし | 摩耗のリスク | なし |
| 残留物 | 残らない | 残らない（昇華） | 研掃材が残りやすい | 溶剤が残りやすい |
| 処理の精度 | 高い（微細部に対応） | 中 | 低い | 低い |
| 微細パターン・ベント | 対応しやすい | 要注意 | 難しい | 対応するが浸漬が必要 |
| ダウンタイム | 短い | 中 | 長い（養生） | 長い（浸漬） |
| 環境負荷 | 薬品・粉塵を出しにくい | CO₂を排出 | 粉塵が出る | VOCが出る |
| インライン化 | 金型を外さず処理しやすい | 場合による | 難しい | 難しい |
選び分けのポイント
レーザーが特に効いてくるのは「精度」と「非接触性」です。微細なベント（ガス抜き溝）や複雑な形状の金型を、物理的に触れずに清掃しやすいのが持ち味で、鏡面仕上げやシボ加工の金型にも対応しやすくなります。金型を外さずインラインで処理したい現場にも向きます。
どんな金型に対応できるか
金型の種類によって、汚れの性質も求められる清掃精度も変わります。代表的な金型ごとに、レーザークリーニングの適用範囲を整理します。
タイヤ金型のような大型で複雑な形状から、射出成形の精密金型まで、汚れの種類に応じて条件を調整します。母材を傷めずに堆積物だけを落とす点は共通です。
射出成形金型
ガス焼け・離型剤の蓄積・ベント詰まりの除去。樹脂の種類（PA・POM・PCなど）に応じて条件を調整し、金型面を傷めずに清掃します。
ゴム成形金型（タイヤ金型）
ゴム残渣・加硫ガスの堆積物の除去。タイヤ金型のような大型で複雑な形状にも対応しやすく、広範囲はCW方式の高出力機が効きます。
プレス金型・ダイカスト金型
酸化膜・スケール・離型剤の除去。高温環境で使われるダイカスト金型の酸化膜除去にも有効です。
金型クリーニング向けの機種選び
金型クリーニングに適したSTNレーザークリーナーをご紹介します。金型の大きさ・汚れの種類・求める精度に応じてお選びください。最終的な機種と条件はテスト加工で確定します。
精密金型・微細ベント → ST-P-200-AIR（200W MOPAパルス）
射出成形金型の微細ベント清掃、鏡面金型のガス焼け除去に。MOPA方式でパルスを細かく制御でき、金型面への熱影響を抑えられます。金型の精密清掃にパルス（MOPA）が向く理由もあわせてご覧ください。
大型金型・タイヤ金型 → ST-CW-2000-W（2000W CW・水冷）
広範囲のゴム残渣・酸化膜を高速に除去。CW方式の高いエネルギー密度で頑固な汚れにも対応。ロボットアームとの組み合わせで自動化も可能です。
出力・方式・形態の選び方の基本は、選び方ガイドにまとめています。金型以外の用途とあわせて検討される場合もあわせてご覧ください。
金型以外の用途も含めて検討するなら金型クリーニング向けの機種選びが参考になります。
よくある質問
金型クリーニングにレーザーを使う仕組みは？
パルスレーザーを金型表面の汚れ層に照射し、ガス焼け・離型剤・樹脂カスなどの汚れだけを蒸発・剥離させる非接触の方法です。金型本体の金属（鋼・アルミ合金など）はレーザーの吸収率が低いため、汚れだけを選択的に除去し、母材を傷めにくいのが特長です。砂も薬品もCO₂ペレットも使いません。
金型クリーニングでドライアイスとレーザーはどう違いますか？
ドライアイスブラストはCO₂ペレットを吹き付けて汚れを剥離する方法で、残留物が残らない利点がありますが、微細なベントやパーティングラインの清掃精度には限界があり、CO₂の排出やペレットのコストも課題です。レーザーは非接触で残留物を出さず、微細部にも対応しやすく、金型を外さずにインラインで処理しやすいのが違いです。
金型を傷つけずにクリーニングできますか？
レーザーは非接触のため、金型面を物理的に摩耗させません。サンドブラストのように研掃材で表面を削ることがなく、鏡面仕上げやシボ加工の金型にも対応しやすいのが特長です。汚れの吸収率と母材の吸収率の差を利用するため、条件を整えれば汚れだけを選択的に除去できます。仕上がりは実際の金型でのテスト加工で確認するのが確実です。
微細なベント（ガス抜き溝）も清掃できますか？
対応しやすい用途です。レーザーは触れずに微細部へ光を届けられるため、ガス抜き溝やパーティングラインといった細かい部位の汚れも除去しやすくなります。MOPA方式のパルス機ならパルスを細かく制御でき、金型面への熱影響を抑えながら微細部を清掃できます。
金型を外さずにプレス横で処理できますか？
条件によっては可能です。レーザーは乾式・非接触のため、金型を取り外さずに設置したまま清掃するインライン化を検討できます。ロボットアームと組み合わせれば、定期清掃の自動化・省人化にもつなげられます。設備や安全対策を含めた具体的な構成はご相談ください。
タイヤ金型（ゴム成形金型）のクリーニングにレーザーは使えますか？
使えます。タイヤ金型では、加硫ガスの堆積物やゴム残渣、離型剤の焼き付きが、ベント（ガス抜き）やサイプ・刻印といった細かい部位に溜まります。レーザーは非接触で母材を傷めず、こうした入り組んだ形状の堆積物を選んで除去できます。大型で複雑な金型の広い面には、CW方式の高出力機（ST-CW-2000-W など）が効きます。ベント詰まりが戻ると成形不良につながるため、定期清掃に向く用途です。
射出成形金型のガス焼け・ヤニ（樹脂の焦げ）はどう落としますか？
射出成形金型のガス焼けやヤニ（樹脂の焦げ・分解物）、離型剤の蓄積は、汚れ層だけをレーザーで蒸発・剥離して落とします。母材の吸収率が低いため、鏡面やシボの金型面を傷めにくいのが利点です。とくに微細なベントやパーティングラインには、パルスを細かく制御できるMOPA方式（ST-P-200-AIR）が向きます。樹脂の種類（PA・POM・PC など）で汚れの性質が変わるため、条件は実際の金型でのテスト加工で詰めます。
まとめ
- 金型クリーニングの方法はドライアイス・サンドブラスト・溶剤洗浄・レーザー
- レーザーは非接触で金型面を摩耗させず、寿命を延ばしやすい
- 残留物を残さない — 研掃材・溶剤・CO₂ペレットが不要
- 微細ベント・パーティングラインなど細かい部位にも対応しやすい
- 金型を外さずインライン化・ロボット連携での自動化も検討できる
- 金型は種類ごとに違うため、仕上がりはテスト加工で確認
金型の種類や汚れの状態に合わせた無料デモ加工を承っております。お気軽にご相談ください。
