溶接焼け取りの方法とは — テンパーカラーの除去
ステンレスの溶接焼け（テンパーカラー）は、塗ったわけでもない変色です。原因は熱で、ここでは不動態膜が壊れて耐食性が落ちています。残せば焼けの跡から錆びるため、焼け取りは耐食性を守る後処理です。方法は酸洗い・電解研磨・機械研磨・レーザーがあり、母材を削らず薬品も使わず、元の仕上げを残しやすいのがレーザーの持ち味です。
テンパーカラー（溶接焼け）とは

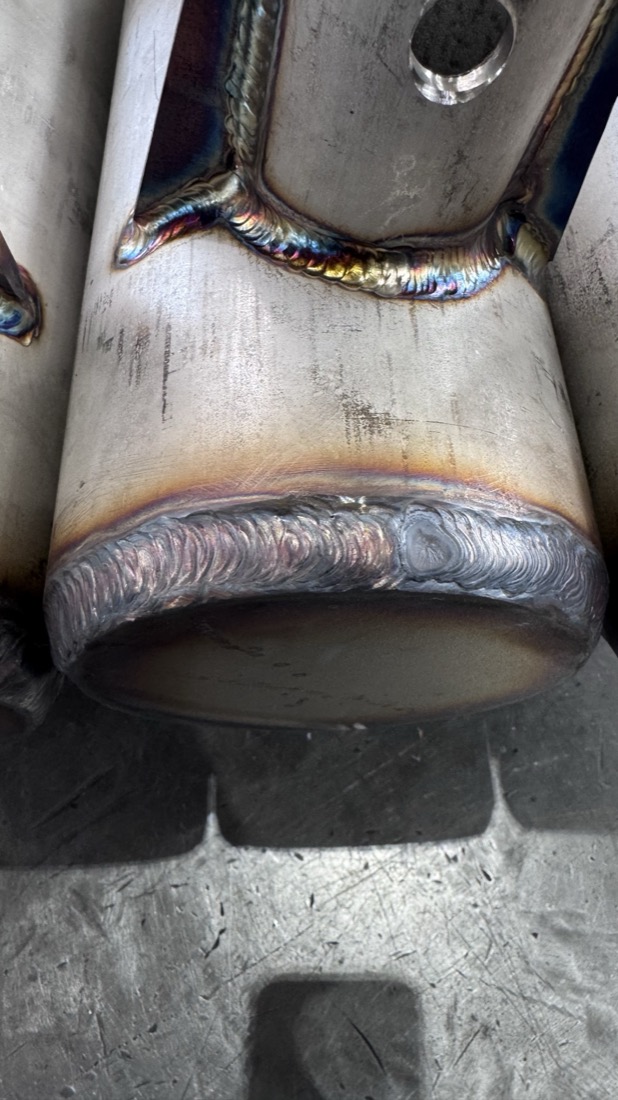

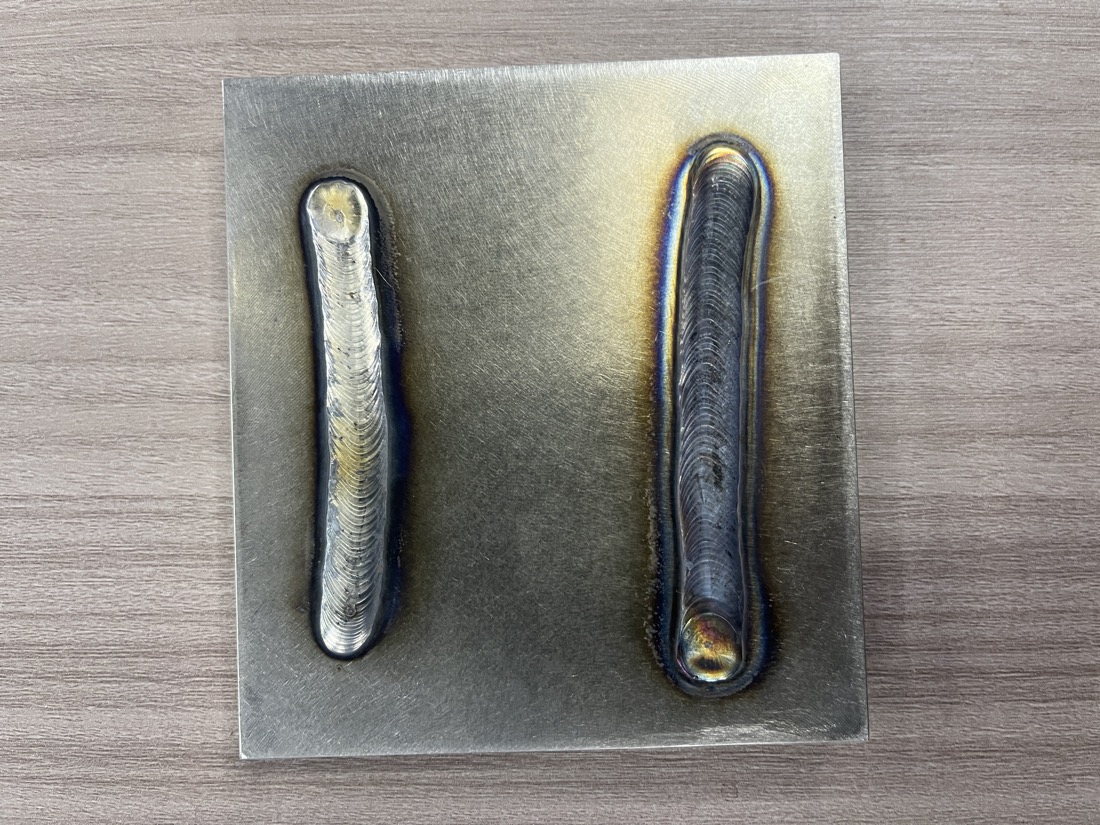

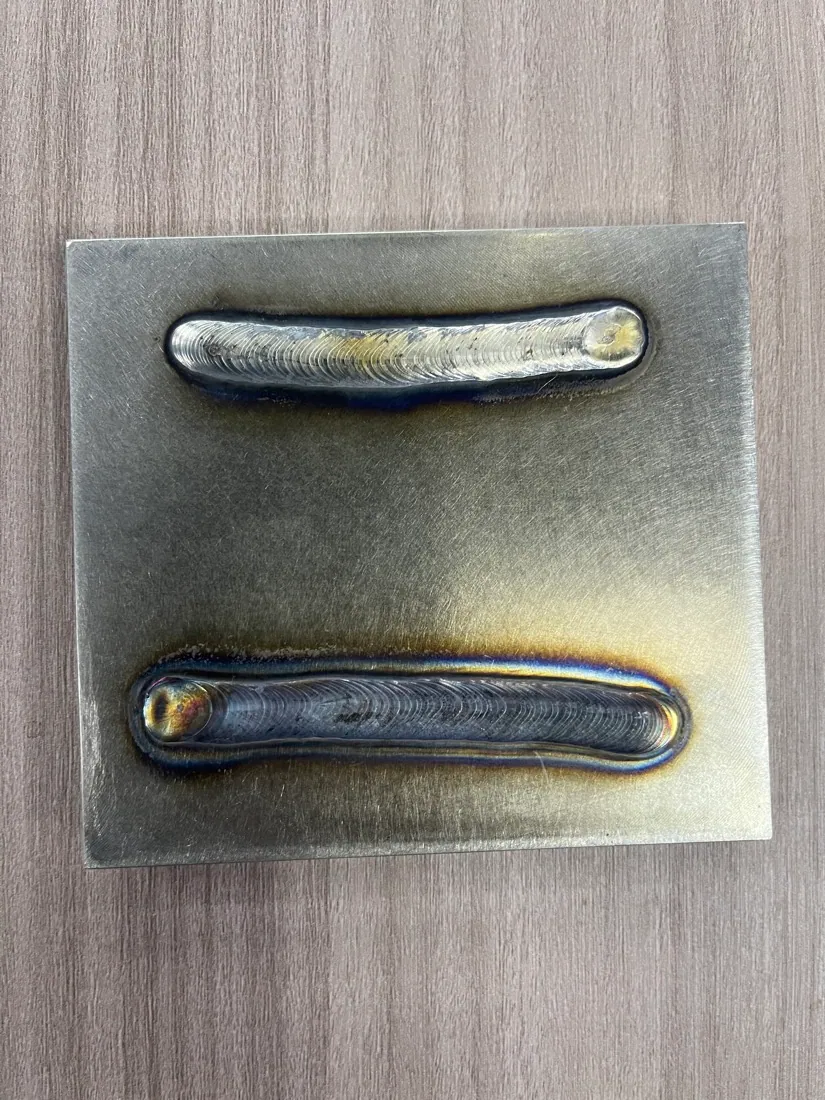

テンパーカラー（溶接焼け）とは、ステンレスを溶接したときに、溶接熱でビード周りの表面に生じる変色のことです。温度が低い順に黄色→青色→黒色と色が変わり、虹のようなグラデーションになることもあります。塗ったわけでも汚れたわけでもなく、表面の酸化膜の厚みが温度で変わって色に見える現象です。
見た目の問題で片付けたくなりますが、そう単純ではありません。焼けが出た部分は、ステンレスの耐食性を支える不動態膜（クロム酸化膜）が壊れ、表面付近のクロムが減った状態になっています。この「色のついた弱った膜」が、後で錆の起点になります。
なぜ溶接焼けの除去が必要なのか
焼けを取るのは、製品の耐食性と寿命を守るためです。溶接焼けの部分は不動態膜が壊れ、表面付近のクロムが欠乏しているため、放置すると焼けの跡を起点に錆が進みます。食品機械や医薬品設備では洗浄性・耐食性の品質基準にも関わります。「色が付いているだけ」と見過ごせない理由は次のとおりです。
- 耐食性の低下 — 焼け部は不動態膜が壊れ、クロム欠乏層が残る。ステンレスでも錆の起点になる
- 腐食の進行 — 焼けの跡から孔食やもらい錆が始まり、外観は健全でも内部で進む
- 衛生・品質要件 — 食品機械や医薬品設備では、焼け残りが洗浄性・耐食性の品質基準を満たせない
つまり焼け取りは、見た目を整えるためというより、製品の耐食性と寿命を守るための工程です。どこまで・どう落とすかで、その後の錆びにくさが変わります。
溶接焼け取りの方法 — 従来工法の課題
溶接焼け取りの方法には、いくつかの定番があります。それぞれに得意・不得意があり、対象物や現場条件で使い分けられてきました。
酸洗い（化学処理）
硝酸やフッ酸で酸化スケールを溶かす方法です。複雑形状でも浸漬すれば処理できますが、有害ガスの発生、廃酸（特別管理産業廃棄物）の処理、作業者の安全確保といった負担が大きく、反応が進みすぎると粒界腐食で母材を傷めるリスクもあります。
電解研磨（電解式焼け取り）
電解液と電極を使い、電気化学反応で焼けを除去します。仕上がりは良好で不動態膜の再生も期待できますが、電解液のコスト、六価クロムの発生リスク、電極の消耗があり、電極を接触させる方式ではヘアライン仕上げが消えることがあります。
機械研磨（バフ・サンダー）
物理的に削り取る方法で、焼けの除去は確実ですが、研磨痕が残り表面粗さが変わります。表面品質が重要な製品には向きません。不動態膜の再生効果はなく、別途の不動態化処理が必要になることもあります。
レーザーでの溶接焼け取りの方法

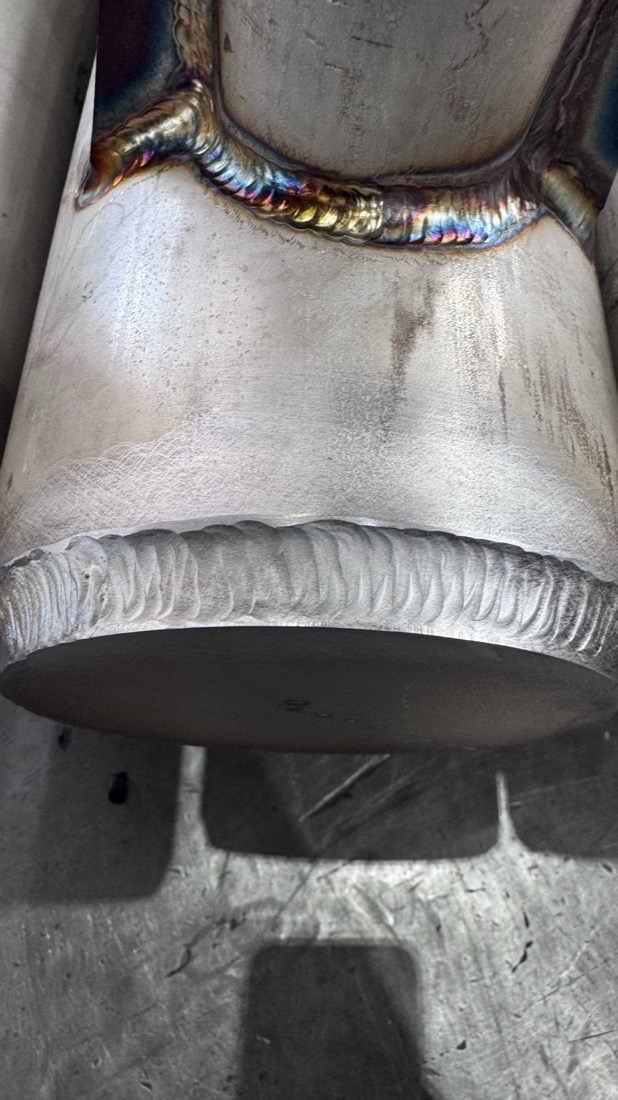

レーザークリーニングは、レーザー光のエネルギーで変色した酸化膜だけを蒸発・剥離させる非接触の方法です。テンパーカラーの酸化膜は光の吸収率が高く、下地のステンレスは吸収率が低い。この差を使って「焼けだけ飛ばし、母材は残す」選択的な除去が成り立ちます。

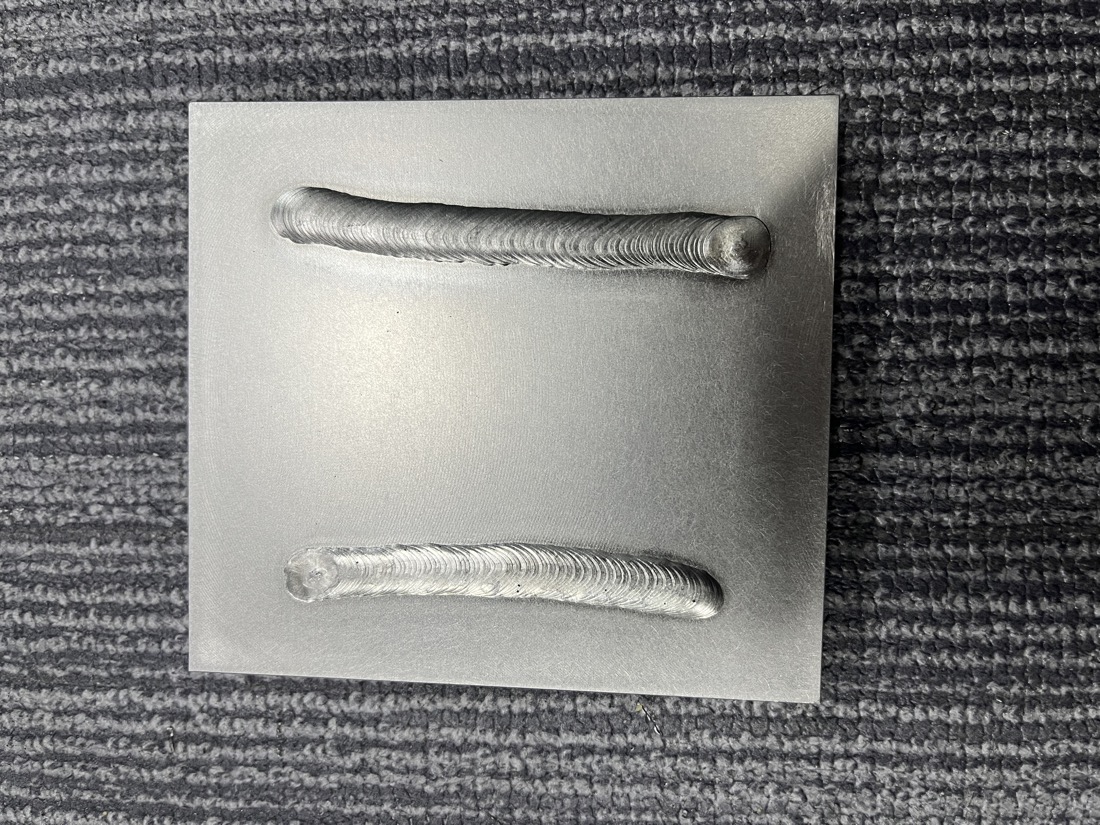

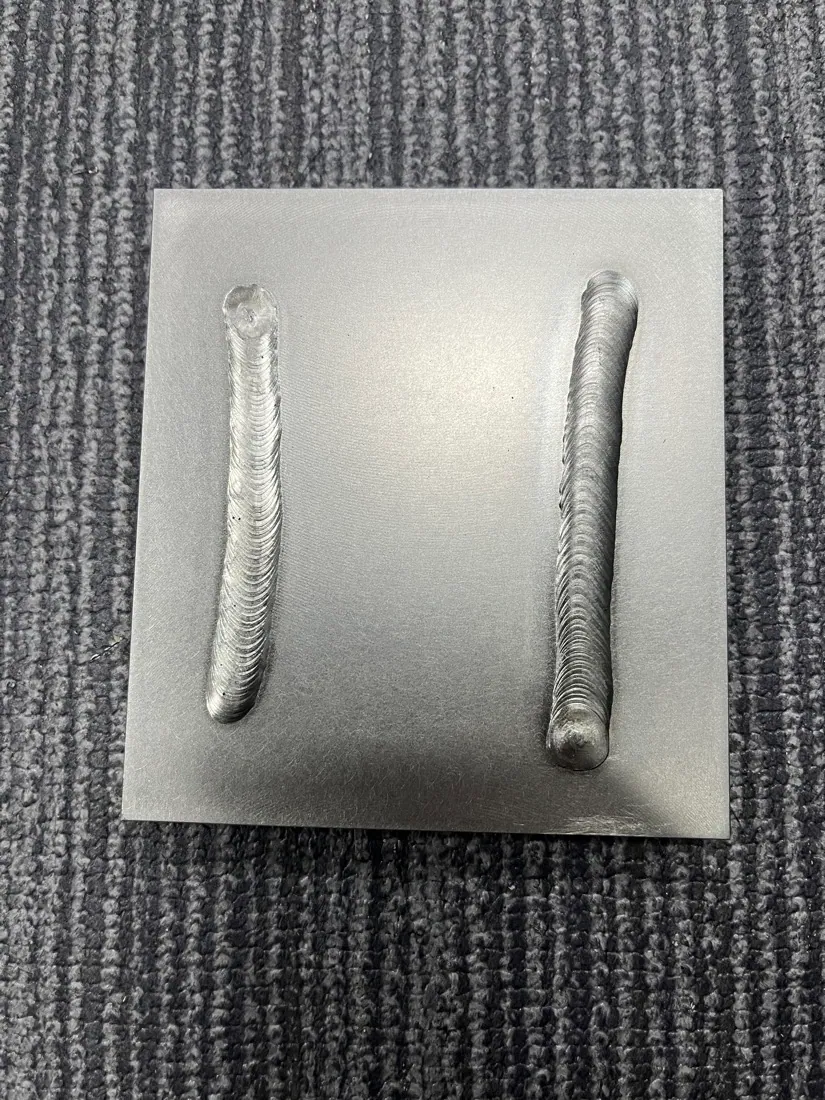

薬品も電解液も使いません。母材を削らないので、2B・HL・No.1といった元の仕上げを残したまま、焼けだけを落とせます。とくにヘアライン（HL）は向きを保ったまま処理しやすく、電極接触や酸洗いでは難しい用途に向きます。狭所や溶接ビード近傍も、光が届けば処理できます。
同じ出力でも、仕上がりは光源の質と条件出しで変わります。STNは世界トップクラスの多数のレーザ光源を研究し、用途ごとに最適な機種・条件を選定しています。焼けの濃さや材質・仕上げは現場ごとに違うため、到達できる仕上がりは実際のサンプルでのテスト加工でご確認いただくのが確実です。
焼け取り — レーザー・酸洗い・電解研磨の違い
違いは、薬品を使うか、仕上げを残せるかに集約されます。酸洗いは硝酸・フッ酸で溶かすため廃酸処理が要り、電解研磨は通電と電解液が前提です。レーザーは非接触で焼けた箇所だけを狙い、薬品も廃液も出さず、2BやHLの仕上げを残したまま除去できます。最適な一手は対象物・要求仕上がり・現場環境で変わるため、観点ごとに比べます。
| 比較項目 | レーザー | 酸洗い（化学処理） | 電解研磨 |
|---|---|---|---|
| 除去原理 | 光で酸化被膜を蒸発・剥離 | 酸でスケールを溶解 | 電気化学反応で溶解 |
| 母材への影響 | 非接触・表面粗さを変えにくい | 粒界腐食・過剰反応のリスク | 電極接触・局所の溶解 |
| 薬品・廃液 | 不要 | 硝酸・フッ酸／廃酸の処理が必要 | 電解液／廃液の処理が必要 |
| 有害物質 | 発生なし | 有害ガス・廃酸に注意 | 六価クロムの発生リスク |
| 仕上げの保持（2B・HL） | 条件管理で残しやすい | 表面が荒れて失われやすい | HLが消失しやすい |
| 狭所・複雑形状 | 光が届けば対応 | 浸漬は形状を選ばない | 電極到達に限界 |
| 不動態膜の再生 | 処理後に再生が期待できる | あり | あり |
選び分けのポイント
2BやHLの仕上げを残したい、薬品・廃液を出したくない、溶接線に沿って局所処理したい現場ならレーザーが向きます。複雑形状を一括で処理したい量産品は酸洗いに分があり、光沢を最優先する用途では電解研磨が選ばれます。用途を切り分けて選ぶのが現実的です。
焼けを取ると不動態膜は戻るのか
戻ります。レーザーで酸化スケールや焼けを取った直後、まっさらになったステンレス表面は大気中の酸素と反応し、新しい不動態膜（クロム酸化膜）を自然に作り始めるからです。そのため、硝酸浸漬などの不動態化処理を別途行わずに済むケースもあります。ただし再生の度合いは処理環境や材質で変わります。
不動態膜の自然再生
焼けを除去して清浄になった表面では、不動態膜が自然に再生します。そのため、硝酸浸漬などの不動態化処理を別途行わずに済むケースもあります。ただし再生の度合いは処理環境（湿度・温度）や材質で変わります。
高い耐食性が要る場合
食品機械や医薬品設備など耐食性をシビアに見る製品では、追加の不動態化処理をおすすめすることもあります。求める耐食性と仕上がりは、デモ加工であらかじめ確かめておくのが安心です。
ステンレス全般の表面処理（酸化膜除去・仕上げ別の対応）を詳しく知りたい場合はステンレスのレーザクリーニングを、溶接の歩留まりに直結する前処理は溶接前処理ガイドをあわせてご覧ください。
用途別おすすめ機種
精密焼け取り・HL保持 → ST-P-200-AIR（200W MOPA）
食品機械・医薬品設備・建築外装など、仕上がり品質が重要な用途に。MOPA方式でパルスパラメータを細かく制御でき、HL仕上げを損ないにくい処理ができます。
現場溶接の焼け取り → ST-P-100-AIR（100W パルス）
AC100V・約10kgのポータブル機。配管工事や建設現場でのステンレス手すり・溶接部の焼け取りに。電源さえあれば、溶接した場所でそのまま焼け取りを完了できます。
出力・方式・形態をふまえた選定の基本は焼け取り向けの機種選びにまとめています。
よくある質問
溶接焼け取りとは何ですか？
ステンレスを溶接した際に、熱で表面に生じる変色（テンパーカラー＝溶接焼け）を取り除く後処理のことです。黄→青→黒と温度に応じて色が変わり、見た目だけでなく耐食性にも関わるため、食品機械・医薬品設備・化学プラント・配管など耐食性が問われる用途では、溶接後の必須工程になります。
テンパーカラー（溶接焼け）を残したままだとどうなりますか？
溶接焼けが生じた部分は、ステンレスの耐食性を支える不動態膜（クロム酸化膜）が壊れ、表面付近のクロムが欠乏した状態になっています。これを放置すると、ステンレスでも焼けの跡を起点に錆が発生し、製品や構造物の寿命を縮めます。だから「色が付いているだけ」と見過ごさず、除去するのが基本です。
溶接焼け取りの方法にはどんなものがありますか？
代表的なのは、酸洗い（硝酸・フッ酸などの化学処理）、電解研磨（電解液と電極を使う電気化学処理）、機械研磨（バフ・サンダー）、そしてレーザークリーニングです。薬品で溶かす、電気で溶かす、削り取る、光で飛ばす、と原理が分かれます。それぞれ仕上がり・環境負荷・仕上げの残しやすさが違うため、対象物と要求品質で使い分けます。
焼け取りで酸洗いとレーザーはどう違いますか？
酸洗いは硝酸やフッ酸で酸化スケールを溶かす方法で効果は高い一方、有害ガスや廃酸の処理、粒界腐食への注意が要ります。レーザーは薬品を使わず、変色した酸化膜だけを光で蒸発させる非接触処理です。母材の表面粗さを変えにくく、2BやHLといった元の仕上げを残したまま焼けだけを落としやすいのが持ち味です。どちらが向くかは対象物・要求仕上がり・現場環境で変わります。
ヘアライン（HL）仕上げの焼けも取れますか？
レーザーは非接触で母材を削らないため、ヘアラインの向きを保ったまま焼けだけを除去しやすい方法です。電極を接触させる電解研磨や、表面を溶かす酸洗いでは、ヘアラインが消えたり荒れたりすることがあります。建築外装やエレベータパネルなどHL仕上げを維持したい用途では、レーザーが選ばれやすくなります。
溶接焼け取りはどの程度の速さでできますか？
処理速度は、焼けの濃さ（テンパーカラーの段階）、ステンレスの材質や仕上げ、要求する仕上がりレベルで変わります。薄い変色なら速く、黒色まで進んだ厚い焼けは時間がかかります。実際の到達速度と仕上がりは、対象物に対するテスト加工で確認するのが確実です。
まとめ
- テンパーカラー（溶接焼け）は溶接熱でできる酸化膜の変色
- 残すと不動態膜が壊れたままで、焼けの跡から錆びる
- 焼け取りの方法は酸洗い・電解研磨・機械研磨・レーザーの4系統
- レーザーは非接触・母材を削らず・薬品ゼロで焼けだけを除去
- 2B・HLなど元の仕上げを残したまま焼け取りができる
- 焼け取り後は不動態膜が再生。到達仕上がりはテスト加工で確認
材質やご用途に合わせた無料デモ加工で、溶接焼け取りの仕上がりと処理速度をご確認いただけます。お気軽にご相談ください。
関連記事：食品機械の溶接焼け取り／ステンレスのレーザクリーニング／溶接前処理ガイド／錆取り・黒皮除去ガイド／レーザークリーナーとは
まずはお気軽にご相談ください
製品のご質問、デモ・お見積りのご依頼など、お問い合わせをお待ちしております。
