ステンレスの焼けの取り方とは — 溶接焼け・酸化膜の除去
「錆びない鋼」と言われるステンレスも、溶接や加工で表面の不動態膜が壊れれば、そこから錆びます。焼けの取り方は電解研磨・酸洗い・機械研磨・レーザーがあり、薬品を使わず母材を削らないのがレーザーの持ち味です。2B・HL・No.1といった仕上げに合わせて、元の表情を残したまま焼けだけを取れます。
ステンレスの焼けとは

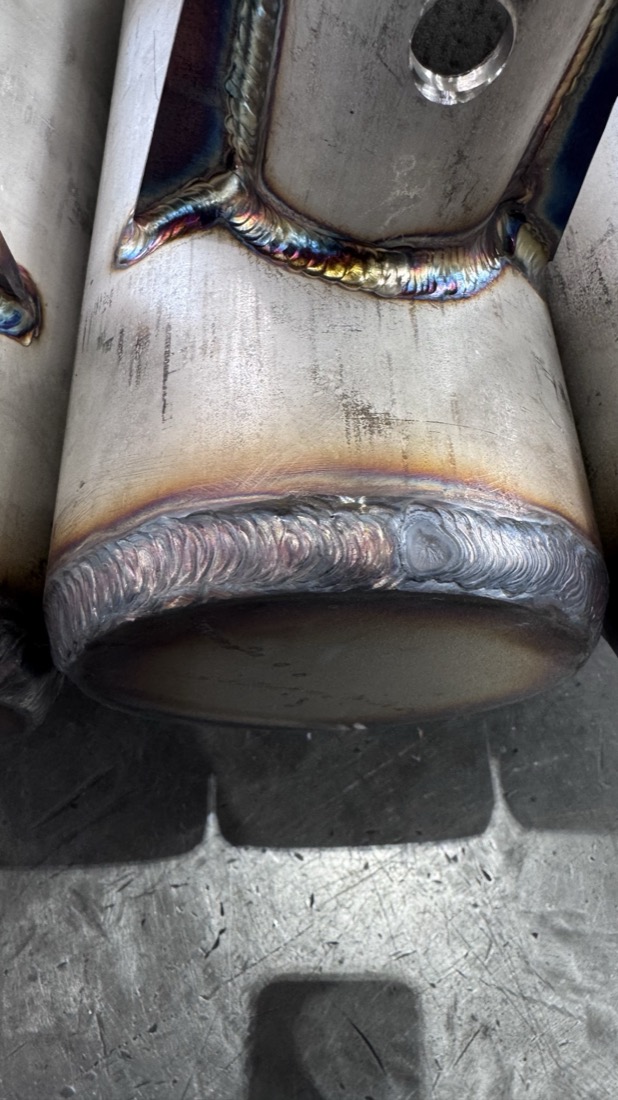

ステンレスの焼けとは、溶接・熱処理・高温環境などで表面に生じる変色や酸化膜のことです。溶接でできるものは「テンパーカラー（溶接焼け）」と呼ばれ、温度が低い順に黄色→青色→黒色と色が変わります。塗ったわけでも汚れたわけでもなく、表面の酸化膜の厚みが温度で変わって色に見える現象です。
ステンレスが錆びにくいのは、表面にできるクロム酸化膜（不動態膜）のおかげです。厚みはわずか数nm。焼けが出た部分では、この膜が壊れ、表面付近のクロムが減った状態になっています。だから「色がついているだけ」では済まず、焼けの取り方が製品の寿命を左右します。
なぜステンレスの焼けを取る必要があるのか
焼けを取るのは、耐食性と寿命、そして見栄えを守るためです。焼け部は不動態膜が壊れてクロムが欠乏し、放置すると焼けの跡から孔食やもらい錆が始まります。食品機械や医薬品設備では洗浄性・耐食性の基準に、建築外装では虹色の変色が意匠の不良に関わります。そのままにできない理由は次のとおりです。
- 耐食性の低下 — 焼け部は不動態膜が壊れ、クロム欠乏層が残る。ステンレスでも錆の起点になる
- 腐食の進行 — 焼けの跡から孔食やもらい錆が始まり、外観は健全でも内部で進む
- 衛生・品質要件 — 食品機械や医薬品設備では、焼け残りが洗浄性・耐食性の品質基準を満たせない
- 外観品質 — 建築外装やパネルでは、虹色の変色そのものが意匠上の不良になる
焼けを取るのは、見た目を整えるためというより、耐食性と寿命を守るための工程です。どこまで・どの仕上げで落とすかで、その後の錆びにくさと見栄えが変わります。
ステンレスの焼けの取り方 — 工法の選択肢
ステンレスの焼けの取り方は、電解研磨・酸洗い・機械研磨・レーザーの4系統に分けられます。電気で溶かす、薬品で溶かす、削り取る、光で飛ばす——原理が違うぶん、仕上がりや環境負荷、元の仕上げの残しやすさも変わります。対象物や要求仕上がりで使い分けられてきました。
電解研磨（電解式焼け取り）
電解液と電極を使い、電気化学反応で焼けを除去します。光沢のある仕上がりが得意で不動態膜の再生も期待できますが、電解液のコスト、六価クロムの発生リスク、電極の消耗があり、電極を接触させる方式ではヘアライン（HL）が消えることがあります。
酸洗い（化学処理）
硝酸やフッ酸で酸化スケールを溶かす方法です。複雑形状でも浸漬すれば処理できますが、有害ガスの発生、廃酸（特別管理産業廃棄物）の処理、作業者の安全確保の負担が大きく、過度な処理は粒界腐食で母材を傷めます。表面がマイルドに変化し、HLは失われやすくなります。
機械研磨（バフ・サンダー）
物理的に削り取る方法で、焼けの除去は確実ですが、研磨痕が残り表面粗さが変わります。元の仕上げを残したい製品には向きません。不動態膜の再生効果はなく、別途の不動態化処理が必要になることもあります。
レーザーでの焼けの取り方（仕上げ別）

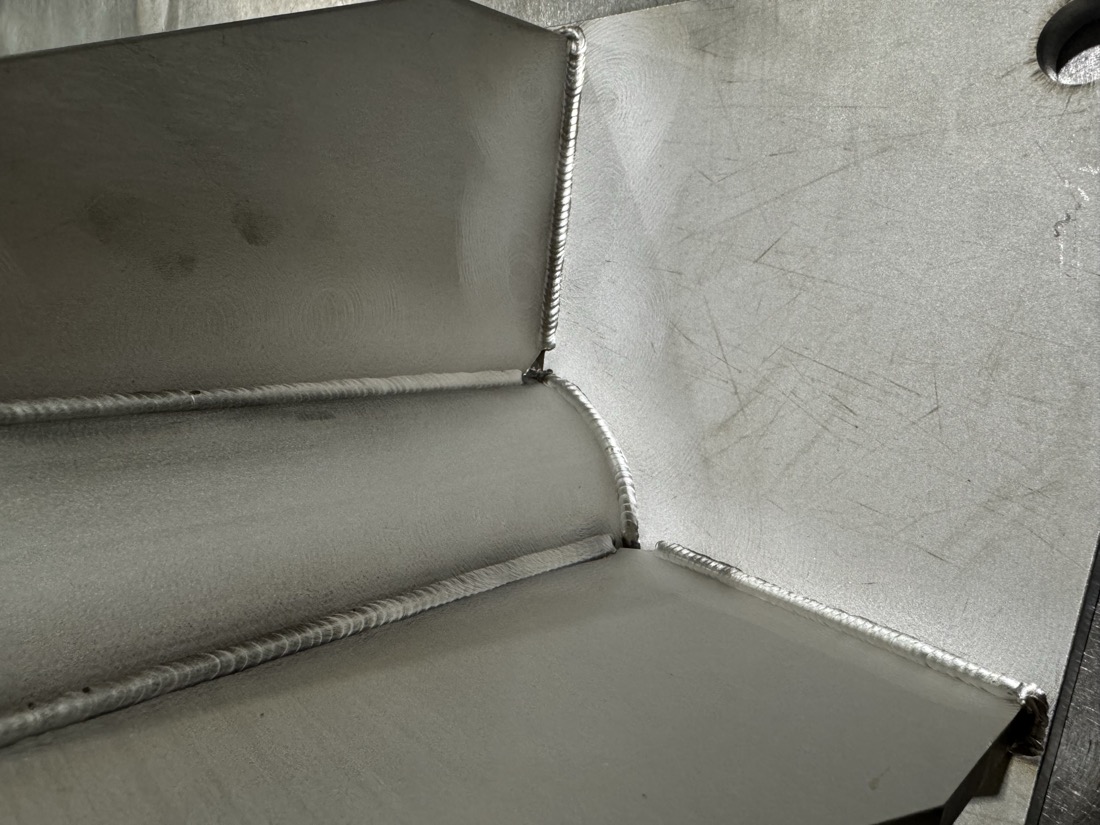

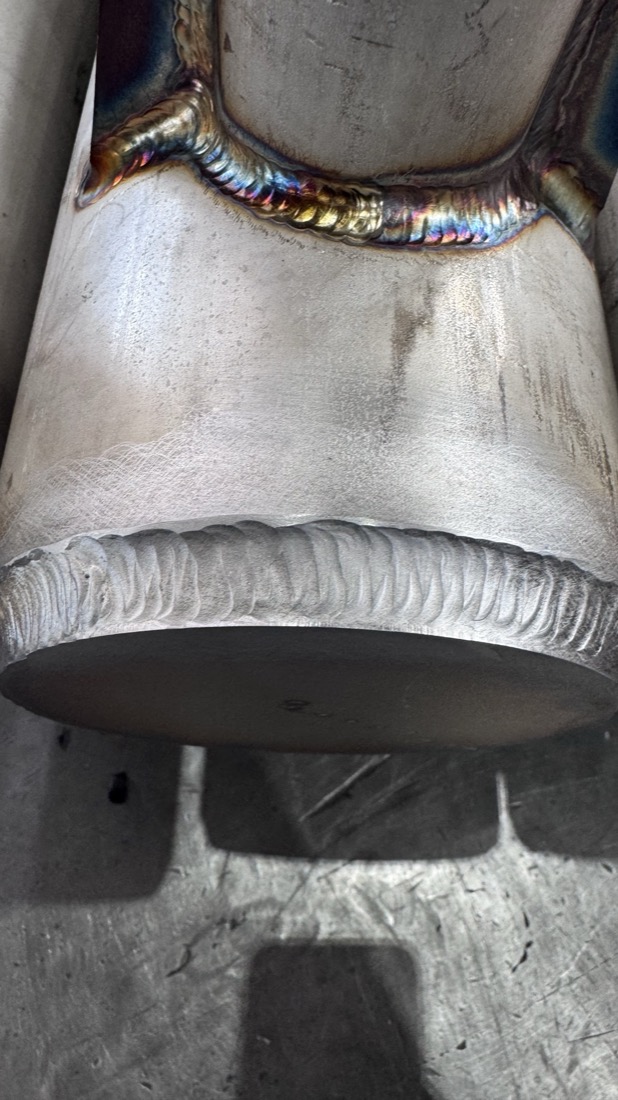

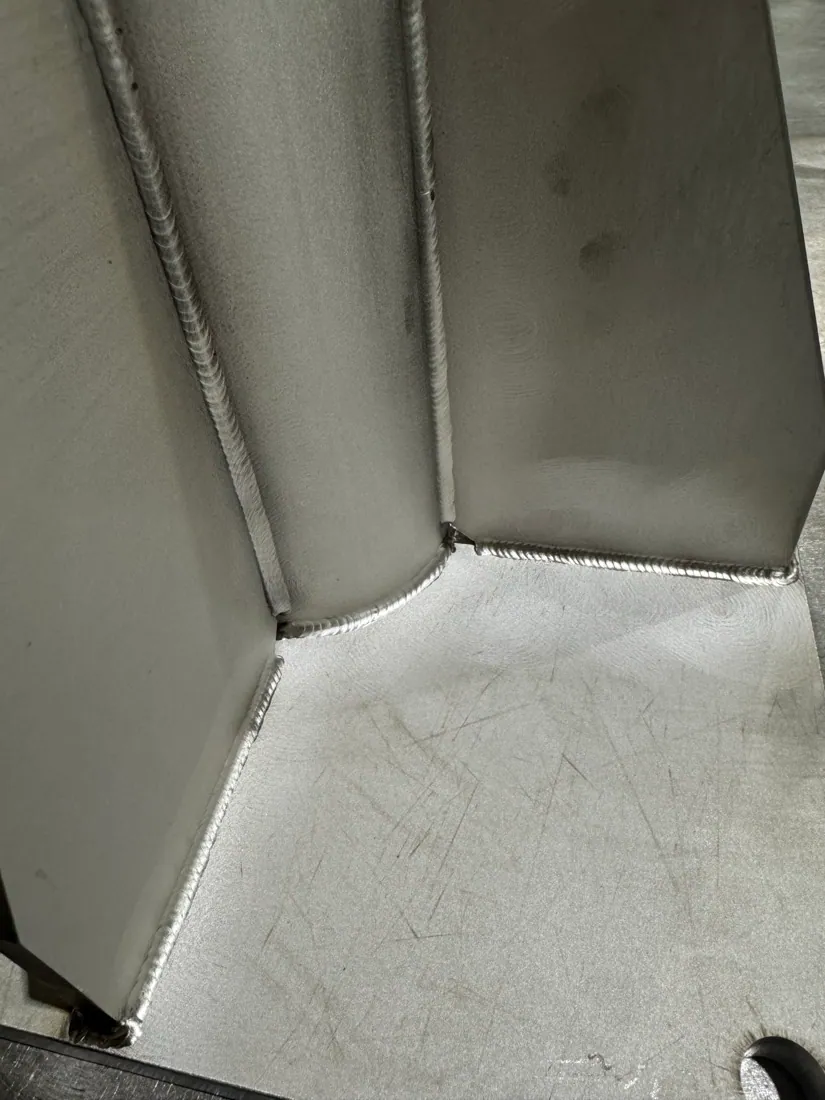

レーザークリーニングは、レーザー光のエネルギーで変色した酸化膜だけを蒸発・剥離させる非接触の方法です。酸化膜は光の吸収率が高く、下地のステンレスは吸収率が低い。この差を使って「焼けだけ飛ばし、母材は残す」選択的な除去が成り立ちます。母材を削らないため、2B・HL・No.1といった元の仕上げに合わせて条件を振れば、表情を保ったまま焼けだけを抜けます。焼け取りで母材に熱を残しにくいパルスが向く理由もあわせてご覧ください。
2B仕上げ
冷間圧延後の標準仕上げ。光沢をそのままに、焼けだけを除去します。広く使われる仕上げで、焼け取りの基本ケースです。
HL（ヘアライン）仕上げ
方向性のある研磨目を持つ仕上げ。レーザーなら向きを保持できます。電極接触や酸洗いではHLが消えやすい用途で効きます。
No.1仕上げ
熱間圧延のマット面。マットな質感を維持したまま、ムラなく焼けを処理します。
同じ出力でも、仕上がりは光源の質と条件出しで変わります。STNは世界トップクラスの多数のレーザ光源を研究し、用途ごとに最適な機種・条件を選定しています。焼けの濃さや材質・仕上げは現場ごとに違うため、到達できる仕上がりは実際のサンプルでのテスト加工でご確認いただくのが確実です。
焼け取り — レーザー・電解研磨・酸洗いの違い
違いは、薬品を使うか、元の仕上げを残せるかに表れます。電解研磨は光沢化が得意だが通電と電解液が要り、酸洗いは廃酸処理を伴いHLが失われやすい。レーザーは非接触で薬品も廃液も出さず、2B・HL・No.1の表情を保ったまま焼けだけを落とせます。最適な一手は対象物・要求仕上がり・現場環境で変わるため、観点ごとに比べます。
| 比較項目 | レーザー | 電解研磨 | 酸洗い（化学処理） |
|---|---|---|---|
| 除去原理 | 光で酸化膜を蒸発・剥離 | 電気化学反応で溶解 | 硝酸・フッ酸で溶解 |
| 母材への影響 | 非接触・表面粗さを変えにくい | 電極接触・局所の溶解 | 粒界腐食・過剰反応のリスク |
| 薬品・廃液 | 不要 | 電解液／廃液の処理が必要 | 廃酸（特管物）の処理が必要 |
| 有害物質 | 発生なし | 六価クロムの発生リスク | 有害ガス・廃酸に注意 |
| 2B仕上げの保持 | 残しやすい | 良好（光沢化） | マイルドに変化 |
| HL（ヘアライン）の保持 | 向きを残しやすい | 消失リスク | 失われやすい |
| 狭所・複雑形状 | 光が届けば対応 | 電極到達に限界 | 浸漬は形状を選ばない |
| 不動態膜の再生 | 処理後に再生が期待できる | あり | あり |
選び分けのポイント
HL仕上げを残したい、薬品・廃液を出したくない、狭所や局所を処理したい現場ならレーザーが向きます。光沢を最優先する用途では電解研磨、複雑形状を一括で処理したい量産品は酸洗いに分があります。元の仕上げ・耐食性・現場環境を切り分けて選ぶのが現実的です。
焼けを取ると不動態膜は戻るのか
焼け取りで気になるのが、壊れた不動態膜（クロム酸化膜）が元に戻るのかという点です。レーザーで酸化スケールや焼けを取った直後、まっさらになったステンレス表面は大気中の酸素と反応し、新しい不動態膜を作り始めます。
そのため、硝酸浸漬などの不動態化処理を別途行わずに済むケースもあります。ただし再生の度合いは、処理環境（湿度・温度）や材質（SUS304とSUS316Lでは違う）によって変わります。
耐食性をシビアに見る場合
食品機械や医薬品設備など耐食性を厳しく見る製品では、追加の不動態化処理をおすすめすることもあります。求める耐食性と仕上がりは、デモ加工であらかじめ確かめておくのが安心です。
溶接後の焼け取りそのものをさらに詳しく知りたい場合は溶接焼け取りの方法を、溶接の歩留まりに直結する前処理は溶接前処理ガイドをあわせてご覧ください。
用途別おすすめ機種
精密焼け取り・HL保持 → ST-P-200-AIR（200W MOPA）
パルスパラメータを細かく制御でき、HL仕上げを損ないにくい処理が可能。食品機械・建築外装・エレベータパネルなど、仕上げの維持が求められる用途に向きます。
現場での焼け取り → ST-P-100-AIR（100W パルス）
AC100V・約10kgのポータブル機。配管溶接後の焼け取りや、建設現場でのステンレス手すりの焼け取りなど、持ち運んで使う用途に。
衛生基準が厳しい現場でのステンレス焼け取りは食品機械のステンレス焼け取りで詳しく解説しています。
よくある質問
ステンレスの焼けとは何ですか？
溶接や熱処理、高温環境などでステンレス表面に生じる変色や酸化膜の総称です。溶接でできるものは「テンパーカラー（溶接焼け）」と呼ばれ、黄→青→黒と温度に応じて色が変わります。いずれも表面の酸化膜が厚くなった状態で、放置すると耐食性の低下につながります。
ステンレスの焼けの取り方にはどんな方法がありますか？
代表的なのは、電解研磨（電解液と電極を使う電気化学処理）、酸洗い（硝酸・フッ酸などの化学処理）、機械研磨（バフ・サンダー）、そしてレーザークリーニングです。電気で溶かす、薬品で溶かす、削り取る、光で飛ばす、と原理が分かれます。仕上がりや環境負荷、元の仕上げの残しやすさが違うため、対象物と要求品質で使い分けます。
2B・HL・No.1で焼けの取り方は変わりますか？
はい。冷間圧延の標準仕上げ（2B）、方向性のあるヘアライン（HL）、熱間圧延のマット面（No.1）では、残したい表情が違います。レーザーは仕上げに合わせて条件を振ることで、元の表情を保ったまま焼けだけを落としやすい方法です。とくにHLは向きが命なので、向きを崩さない処理が選べることが重要になります。
ヘアライン（HL）の焼けはきれいに取れますか？
レーザーは非接触で母材を削らないため、ヘアラインの向きを保ったまま焼けだけを除去しやすい方法です。電極を接触させる電解研磨や、表面を溶かす酸洗いでは、HLが消えたり荒れたりすることがあります。建築外装やエレベータパネルなどHL仕上げを維持したい用途で選ばれやすくなります。
焼けを取った後、不動態膜は戻りますか？
焼けや酸化膜を除去して清浄になったステンレス表面は、大気中の酸素と反応して新しい不動態膜（クロム酸化膜）を再生します。そのため、別途の不動態化処理を省略できるケースもあります。ただし再生の度合いは処理環境や材質（SUS304とSUS316Lで異なる）で変わるため、耐食性をシビアに見る用途ではデモ加工で確認するのが安心です。
まとめ
- ステンレスの焼けは溶接・熱処理などでできる酸化膜の変色
- 残すと不動態膜が壊れたままで、焼けの跡から錆びる
- 焼けの取り方は電解研磨・酸洗い・機械研磨・レーザーの4系統
- レーザーは非接触・母材を削らず・薬品ゼロで焼けだけを除去
- 2B・HL・No.1の仕上げに合わせ、元の表情を残して焼け取り
- 焼け取り後は不動態膜が再生。到達仕上がりはテスト加工で確認
材質やご用途に合わせた無料デモ加工で、ステンレスの焼けの取り方と仕上がりをご確認いただけます。お気軽にご相談ください。
まずはお気軽にご相談ください
製品のご質問、デモ・お見積りのご依頼など、お問い合わせをお待ちしております。
