レーザークリーナーの治具と安全対策 — 走行装置・ブロー・遮光治具
レーザークリーナーの仕上がりと安全は、本体スペックだけでは決まりません。クラス4の強い光をどう遮り、ヒュームをどう排出し、いかに一定速度で均一に処理するか。それを支えるのが治具です。安全治具・走行装置・ブロー装置を用途に合わせて選ぶことが、安全で安定した作業の前提になります。
なぜレーザークリーナーに治具と安全対策が要るのか
治具と安全対策が要るのは、クラス4の強い光と粉塵を管理し、手持ちでは出しにくい均一な仕上がりを保つためです。レーザークリーナーは強力な表面処理ツールだからこそ、本体を買えば終わりではありません。安全に、均一に、効率よく作業するための「道具」＝治具がそろって初めて、現場で本体の性能を引き出せます。
ハンドガンを手で持つ作業では、処理の均一性が作業者の技量と体力に依存します。長時間作業では疲労による品質ムラや、安全面のリスクが生じます。治具を使うことで、次の課題を同時に解決できます。
- 作業者の安全 — レーザー光の飛散防止、ヒューム・粉塵の管理
- 処理の均一性 — 走行装置で一定速度・一定距離を維持し、品質ムラを抑える
- 作業効率 — 手持ち作業の疲労を軽減し、長時間の安定稼働を実現
- 対応範囲の拡大 — 狭所・高所・軌道上など、手持ちでは難しい場所にも対応
なかでも最優先は安全です。まずクラス4レーザーの何が危ないのかを押さえ、それを治具でどう抑えるかを見ていきます。
クラス4レーザーの安全 — 何が危ないのか
クラス4レーザーで危ないのは、直射光だけではありません。レーザークリーナーはレーザー安全のクラス分類でもっとも強い「クラス4」の光源を使い、金属面で跳ね返った反射光・散乱光でも目や皮膚を傷めるおそれがあります。さらに、剥がした塗膜や錆がヒューム（微粒子）として発生します。注意すべき点を順に挙げます。
- 反射光・散乱光 — 金属面で反射した光でも、目や皮膚を傷めるおそれがある
- ヒューム（微粒子） — 蒸発した塗膜・錆が微粒子として発生し、吸入リスクになる
- 有害物質 — 鉛などを含む塗膜を扱う場合、飛散物の管理が安全上の必須事項になる
- 周囲への影響 — 開放空間では、作業者本人だけでなく周囲の人の安全確保も必要
これらは保護具だけでは抑えきれません。光は遮り、粉塵は吸う。その役割を担うのが安全治具・ブロー装置です。順に見ていきます。
安全治具とは — 作業者を守る仕組み
安全治具は、作業者と周囲の人をクラス4レーザーから守るための装備です。光を物理的に遮り、誤照射を止める、二段構えの考え方が基本です。

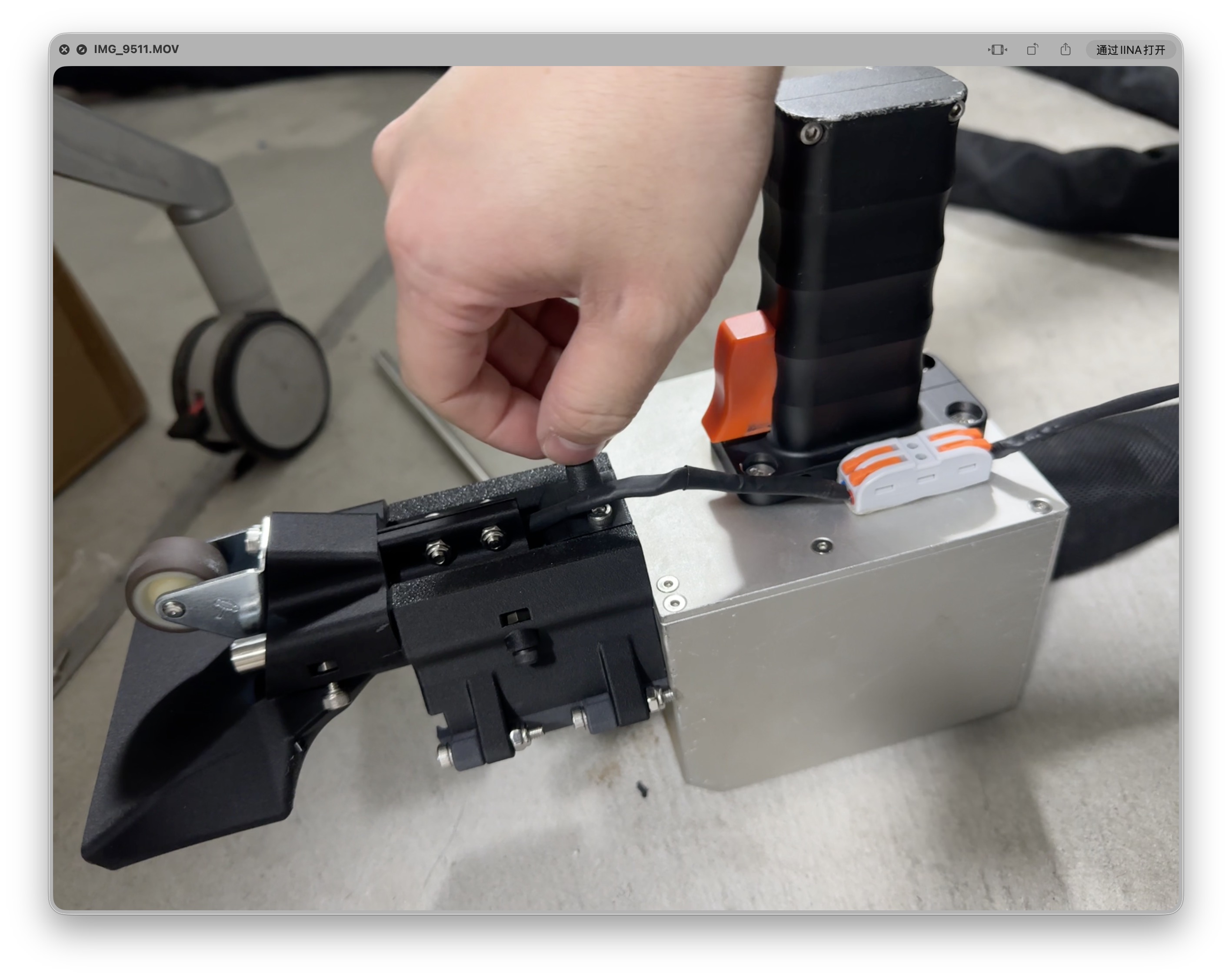

ブロー装置実機 — レーザーヘッドに装着してヒュームを捕集
遮光エンクロージャ
レーザー照射部を囲むカバーで、反射光・散乱光の飛散を防ぎます。開放空間での作業時に、周囲の作業者への安全を確保します。光漏れを抑えることで、作業区画の管理もしやすくなります。
インターロック機構
治具のカバーが開いた状態ではレーザーが自動停止する安全機構です。作業者が誤ってレーザー光に曝される事故を未然に防ぎます。遮光カバーと組み合わせることで、安全運用の確実性が高まります。
一軸走行装置とは — 均一処理を自動化する
一軸走行装置は、レーザークリーナーのヘッドをレール上で一定速度で移動させる装置です。手持ちでは難しい長尺面の均一処理を自動化し、品質ムラと作業者の疲労を同時に減らします。
使い方
処理対象面にレールを設置し、レーザーヘッドを装着。走行速度を設定すれば、あとは自動で往復処理を行います。作業者はパラメータ設定と走行の監視に専念でき、長時間でも仕上がりが安定します。距離保持治具を併用すれば焦点距離も一定に保てます。
適用シーン
- 鋼板の長尺面の錆取り・黒皮除去
- 橋梁の桁下面・ウェブ面の塗膜除去
- タンク・配管の外面処理
- 溶接線に沿った前処理・後処理
桁下面やウェブ面など、橋梁現場での走行装置・治具の活用は橋梁現場での治具活用でも具体的に紹介しています。
ブロー装置・集塵装置とは — 粉塵・ヒュームを管理する
レーザークリーニングは薬品を使わないクリーンな工法ですが、蒸発した異物がヒュームや微粒子として発生します。とくに塗膜除去や有害物質を含む塗料の処理では、粉塵の管理が安全上の必須事項です。

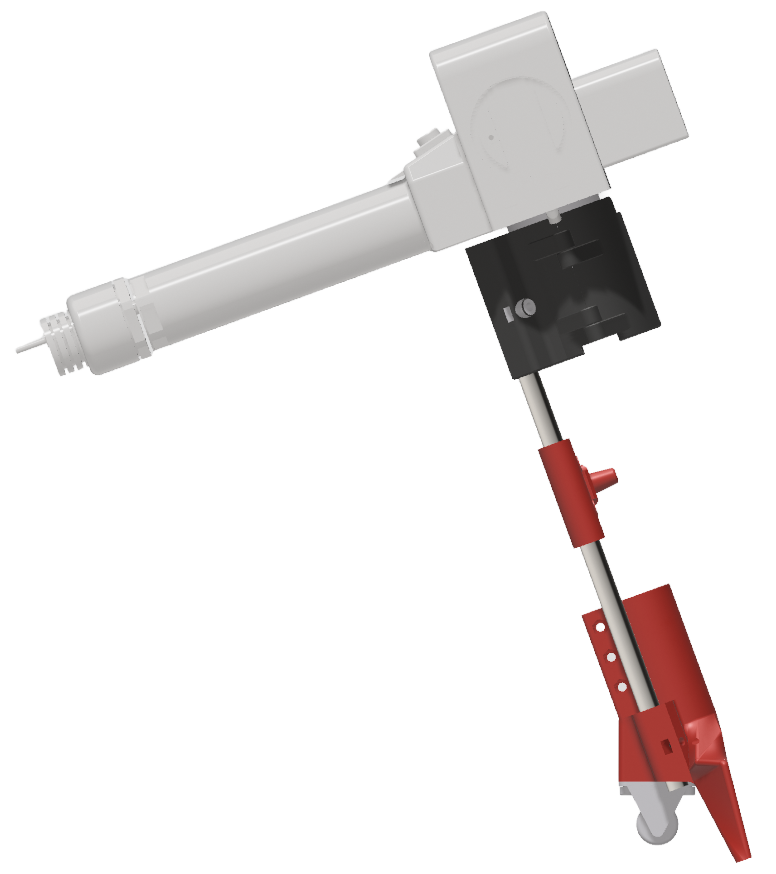

ブロー装置 — ヒュームを即座に排出

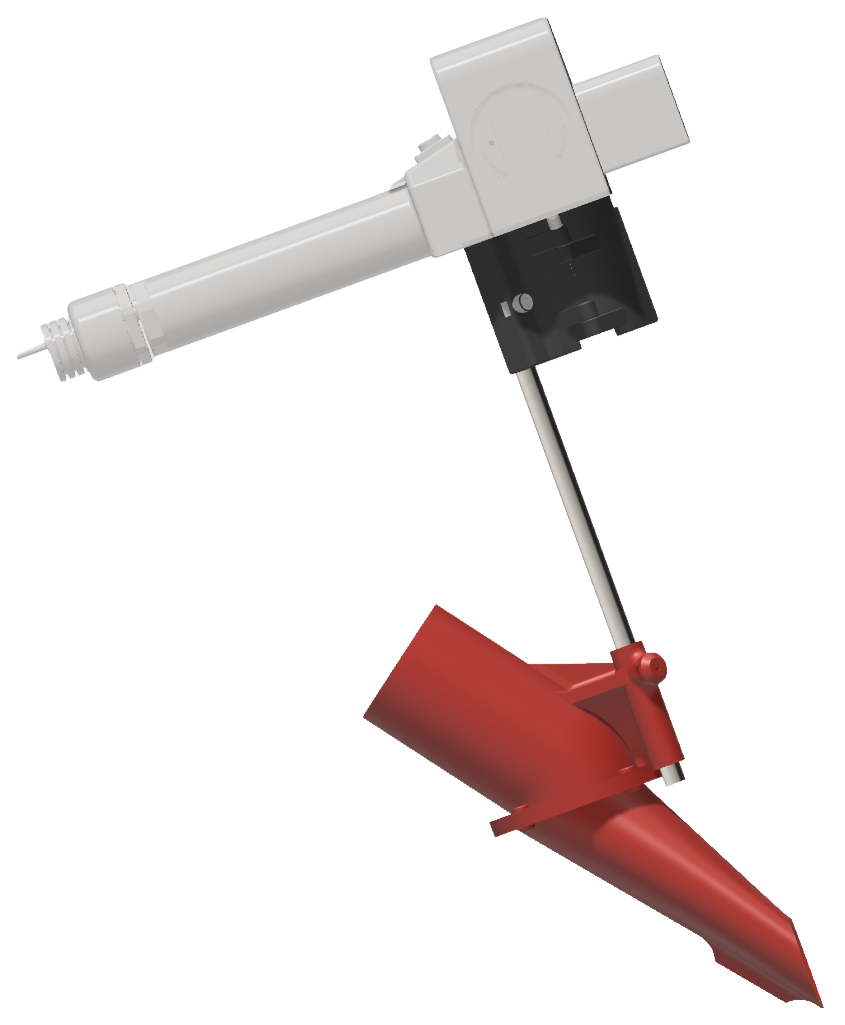

集塵装置 — 微粒子を捕集して環境を清浄に

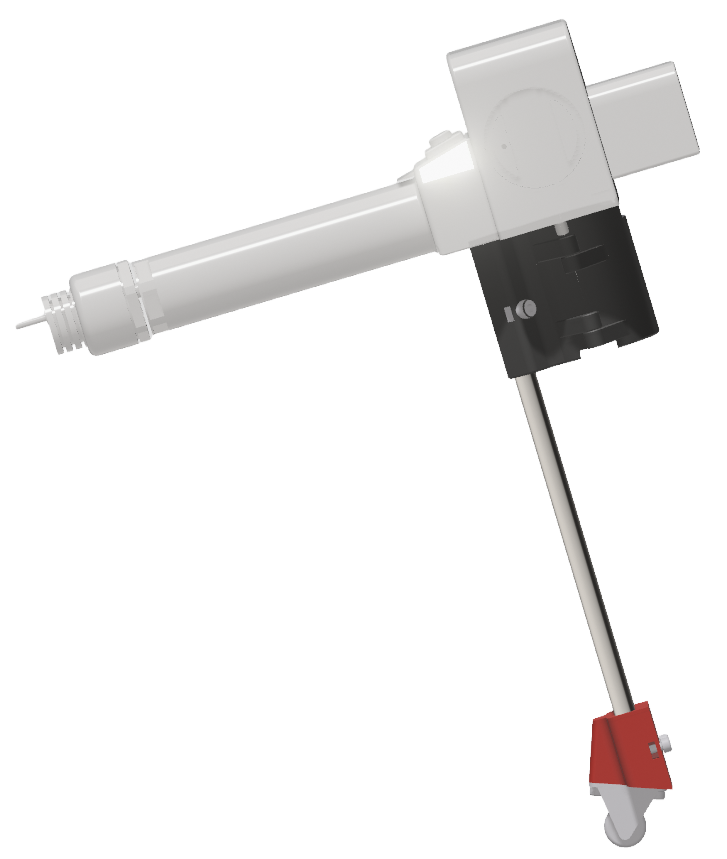

距離保持治具 — 焦点距離を一定に保つ
ブロー装置・集塵装置の役割
- レーザー照射部で発生するヒューム・微粒子を即座に吸引・排出
- 作業者の吸入リスクを下げ、作業環境を清浄に保つ
- レーザーヘッドの保護窓への粉塵付着を防ぎ、光学系の寿命を延ばす
- 有害物質を含む塗料の処理時に、飛散防止措置として機能
狭所・特殊環境での治具とは
鉄道の軌道上、トンネル壁面、タンク内面のように、限られたスペースと作業時間で処理しなければならない現場があります。こうした特殊環境では、対象形状に合わせた専用治具で安定設置と安全確保を両立させます。
特殊環境の課題と治具による解決
- 限られた作業時間 → 走行装置で自動処理し、作業時間を短縮
- 狭いスペース → 対象形状に合わせた専用マウントで安定設置
- 粉塵規制 → ブロー装置・集塵装置の併用で飛散を管理
- 安全規制 → 遮光カバーで周囲への光漏れを防止
自動化・省人化の観点での治具活用はCW式とパルス式の違いや形態・自動化を含めた選び方とあわせて検討すると、現場に合った組み合わせが見つけやすくなります。
「道具が違う」ということ
レーザークリーナーの本体は、国内外の多くのメーカーが販売しています。しかし、現場で使う「道具」＝治具まで合わせて提供できるかどうかで、現場の安全と作業品質は大きく変わります。
STNは、表面処理の現場とレーザー技術の知見を組み合わせ、現場から生まれた治具をそろえています。本体の性能だけでなく、作業者の安全と作業品質を含めたトータルのソリューションを提供することが、私たちの考える「よりいいクリーナー」です。治具は現場の声から生まれるため、作業環境に合わせたカスタム治具の設計・製作にも対応します。
STNでは、走行装置とレーザークリーナーを組み合わせた半自動化システムも用意しています。一人の作業者で広範囲を、安全に・均一に処理したい現場では、安全治具と走行装置・集塵装置を組み合わせた構成をご提案できます。
よくある質問
レーザークリーナーの安全対策はなぜ必要なのですか？
レーザークリーナーはクラス4に分類される強力なレーザーを使うため、直射光だけでなく反射光・散乱光でも目や皮膚を傷める危険があります。さらに、剥がした塗膜や錆がヒューム（微粒子）として発生します。光と粉塵の両方をどう管理するかが安全運用の核心で、保護具に加えて治具による対策が前提になります。
レーザークリーナーの治具にはどんな種類がありますか？
大きく分けて、安全のための治具（遮光エンクロージャ・インターロック機構）、処理品質のための治具（一軸走行装置・距離保持治具）、作業環境のための治具（ブロー装置・集塵装置）があります。狭所や軌道上といった特殊環境向けの専用治具もあります。用途と現場条件に合わせて組み合わせます。
手持ち作業と治具を使う場合で、何が変わりますか？
ハンドガンを手で持つ作業は、処理の均一性が作業者の技量と体力に左右され、長時間では疲労による品質ムラや安全リスクが出ます。走行装置や距離保持治具を使うと、一定速度・一定距離が保たれて仕上がりが安定し、作業者はパラメータ設定と監視に専念できます。安全治具を併用すれば、光の飛散や粉塵の吸入リスクも下げられます。
インターロック機構とは何ですか？
治具のカバーが開いた状態ではレーザーが自動的に停止する安全機構です。作業者が誤ってレーザー光に曝される事故を未然に防ぎます。遮光エンクロージャ（照射部を囲むカバー）と組み合わせることで、開放空間での作業でも周囲の安全を確保しやすくなります。
粉塵やヒュームの対策はどうすればよいですか？
レーザー照射部で発生するヒューム・微粒子は、ブロー装置や集塵装置で即座に吸引・排出するのが基本です。これにより作業者の吸入リスクを下げ、作業環境を清浄に保てます。とくに鉛など有害物質を含む塗膜を扱う場合は、飛散防止と集塵を組み合わせた対策が安全上の必須事項になります。
まとめ
- レーザークリーナーはクラス4。光と粉塵の管理が安全運用の核心
- 安全治具 → 遮光エンクロージャ＋インターロックで誤照射を防ぐ
- 一軸走行装置 → 一定速度で均一処理を自動化、品質ムラを解消
- ブロー装置・集塵装置 → ヒューム・粉塵を管理し作業者の健康を守る
- 狭所・特殊環境 → 専用治具で安定設置と安全確保を両立
- 本体＋治具のトータルで、安全と作業品質を高める
治具のデモや、現場の安全対策への適合相談は、お気軽にお問い合わせください。
